Miglioramento del cablaggio del circuito di illuminazione domestica con morsettiere

Quando si aggiornano o si rinnovano i circuiti di illuminazione domestica, in particolare nelle aree comuni come il soggiorno, la camera da letto principale, la camera da letto secondaria e lo studio, utilizzando morsettiere Possono migliorare significativamente sia la chiarezza del cablaggio che l'efficienza della manutenzione. Invece del tradizionale metodo di intreccio dei fili, i morsetti a morsetti offrono una soluzione più sicura, ordinata e professionale per il trasferimento e la connessione dei fili.

Perché utilizzare i morsetti nei circuiti di illuminazione?

Le morsettiere consentono connessioni organizzate e sicure tra le linee di alimentazione principali e i circuiti di controllo dell'illuminazione di ogni stanza. Le dimensioni compatte e il design strutturato le rendono ideali per circuiti a bassa corrente, come l'illuminazione residenziale.

Ad esempio, una morsettiera a 4 posizioni può gestire efficacemente i circuiti di illuminazione di quattro stanze separate. Ecco come:

1. Cavi principali: utilizzare cavi con anima in rame da 2,5 mm² per trasportare l'alimentazione dall'interruttore automatico dell'illuminazione.

2. Cavi di controllo dell'illuminazione: utilizzare cavi con anima in rame da 1,5 mm² per collegare i singoli interruttori e portalampade.

Guida al cablaggio passo passo

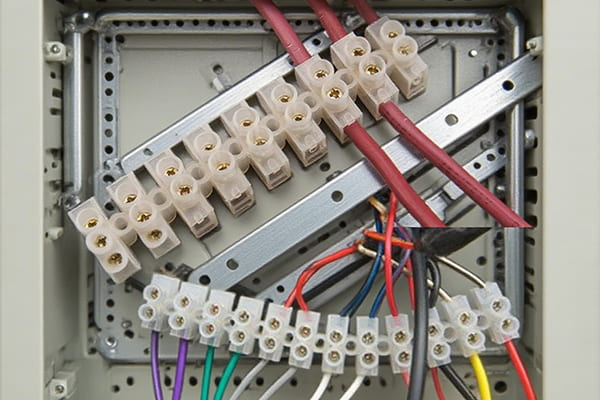

1. Pianificazione nella scatola di distribuzione

Installare un interruttore automatico di piccola capacità (ad esempio, 6 A) nella scatola di distribuzione per l'illuminazione. Scegliere una posizione di montaggio adatta per la morsettiera all'interno della scatola, su una guida DIN libera o in un punto fisso. Fissare la morsettiera con un cacciavite.

2. Collegamento dei cavi di alimentazione principali

Dall'interruttore automatico dell'illuminazione, prelevare un filo sotto tensione da 2,5 mm².

Togliere circa 8 mm di isolante e inserirlo nel foro sinistro della prima posizione del morsetto. Serrare la vite per fissarlo.

Quindi, prendi un filo neutro dalla barra neutra, inseriscilo nel foro giusto nella stessa posizione e fissalo.

3. Cablaggio derivato per ogni stanza

Soggiorno: collegare un filo sotto tensione da 1,5 mm² al foro sinistro della posizione 2 e portarlo all'ingresso dell'interruttore della luce. Collegare l'uscita dell'interruttore al terminale sotto tensione del portalampada. Completare il circuito collegando il terminale neutro del portalampada al foro destro della posizione 2.

Camera da letto principale: ripetere lo stesso procedimento utilizzando la posizione 3 del morsetto.

Camera da letto secondaria e studio: utilizzare la posizione 4 per collegare i rispettivi circuiti per ogni stanza.

4. Test finale e gestione dei cavi

Una volta completati tutti i collegamenti:

Accendere l'interruttore dell'illuminazione.

Provare ogni interruttore per verificare che le luci funzionino correttamente.

Per motivi di sicurezza, coprire con nastro isolante tutti i fori dei terminali non utilizzati.

Riordinare il cablaggio interno per ottenere una scatola di distribuzione professionale e ordinata.

Vantaggi dell'utilizzo di morsettiere nell'illuminazione domestica

1. Manutenzione più semplice

Se in futuro una luce dovesse guastarsi, è possibile isolare e testare i singoli rami del morsetto utilizzando un multimetro. Questo semplifica l'identificazione del guasto nel filo, nell'interruttore o nella lampada, un'operazione molto più efficiente rispetto alla risoluzione dei problemi con giunzioni di fili intrecciati.

2. Cablaggio standardizzato e sicuro

I morsetti offrono una netta separazione tra fase e neutro, aiutando elettricisti e proprietari di casa a tracciare facilmente ogni circuito. Questo approccio strutturato è in linea con gli standard di sicurezza elettrica, riducendo al minimo rischi come collegamenti allentati, scintille o cortocircuiti causati da un isolamento inadeguato o dalla sovrapposizione dei fili.

Nel cablaggio residenziale moderno, morsettiere Offrono una soluzione pulita, sicura ed efficiente per i circuiti di illuminazione. Che siate installatori professionisti o appassionati del fai da te, integrare le morsettiere nell'impianto di illuminazione di casa vostra non solo migliora la sicurezza e la facilità d'uso, ma garantisce anche la semplicità della manutenzione futura. Con pochi strumenti e la morsettiera giusta, potete aggiornare l'infrastruttura elettrica della vostra casa in tutta sicurezza.
